Mingzhi Giga MLD 2000 — самая большая в мире стержневая машина по cold box amin процессу

В связи с быстрым развитием судоходства, ветроэнергетики и других отраслей экономики с применением крупногабаритного оборудования во всем мире постоянно растет спрос на производственные мощности для крупных отливок, а также повышаются требования к их точности. Традиционный метод производства, включающий в себя, в большей степени «ручной» процесс изготовления стержней с самотвердеющими смесями на основе кварцевого песка и фурановой смолы, едва справляется с этой потребностью, создавая при этом значительные перспективы по предложению оборудования для изготовления стержней в холодной оснастке.

Производство стержневых машин для массового производства отливок по холодной оснастке развивается во всем мире, однако по-прежнему существует значительный разрыв в уровне технологий, необходимых для производства стержней больших размеров типа Giga Cold Box, при достаточно большом объёме выстрела смеси.

Вышеуказанные проблемы, связанные с изготовлением больших стержней, должны быть проанализированы и решены, чтобы соответствовать следующим требованиям:

• быстрая отработка и заполнение смесью больших стержневых ящиков;
• эффективное отверждение крупных стержней по всему объёму;
• технологии высокоскоростного привода для стержневых ящиков больших размеров и массы;
• интеллектуальное управление процессами.

Решение и применение

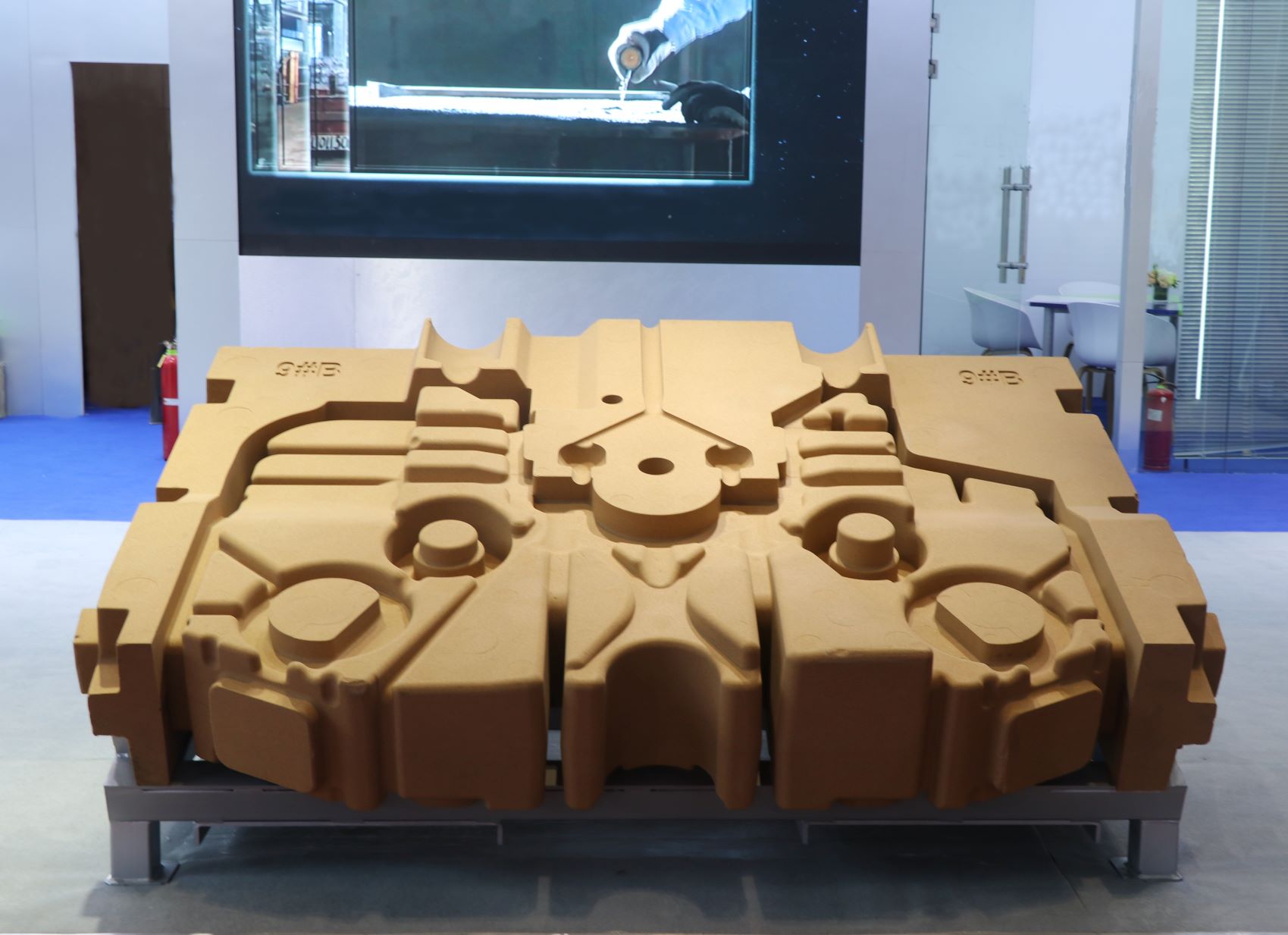

Обладая почти 20-летним опытом в области технологии изготовления и производства оборудования для стержней по холодной оснастке, компания Mingzhi Technology провела глубокий анализ и к середине 2022 года смогла успешно создать и испытать инновационную машину для изготовления стержней типа Giga Cold Box с единовременным объемом выстрела 2 000 л, которая может эффективно производить сверхбольшие песчаные стержни весом 2 800 кг.

Ключевые технические прорывы Mingzhi можно резюмировать следующим образом:

1. Технология выстрела большой емкости

Технология управления многоступенчатым переключением давления при отстреле песка от Mingzhi Technology и соответствующая конструкция распылительного сопла обеспечивают быстрое единовременное заполнение 2 000 литров стержневого ящика Giga Cold Box, эффективно улучшая степень уплотнения и однородность большого песчаного стержня, а также снижая энергопотребление при изготовлении.

2. Технология отверждения «Гига» песчаных стержней

Интегрированная технология многогрупповых высокоэффективных нагревателей и большого выдувного сопла используется для достижения короткого потока продувки, снижения расхода катализатора, снижения выбросов выхлопных газов, значительного сокращения времени и улучшения стабильности отверждения песчаного стержня.

3. Технология управления для тяжелых условий эксплуатации

Технология управления сервоприводом используется для обеспечения быстрой и плавной работы линейных приводов, которые позволяют точно контролировать угловое или линейное положение, скорость перемещения для больших масс, повышения тем самым точность повторяющегося позиционирования.

4. Интеллектуальная технология управления

Интеллектуальное управление параметрами процесса производства большого стержня, отстрела и отверждения песка с помощью датчиков и детекторов на оборудовании позволяет осуществлять сбор технологических данных и полное управление процессом эксплуатации и обслуживания оборудования.

Машина для изготовления стержней Giga Cold Box с объемом выстрела 2 000 л от Mingzhi Technology была отмечена Обществом машиностроения провинции Цзянсу, которое признаёт, что комплексные технические показатели этого оборудования лидируют на международном уровне:

• Максимальный объем стержня ≥ 2 000 литров;
• Время сухого цикла ≤ 60 секунд;
• Время продувки ≤ 240 секунд;
• Производительность изготовления стержней (например, весом в 2 т) 8-10 стержней в час.



В ходе процесса создания оборудования Mingzhi Technology самостоятельно реализовала исследования и разработки более 10 технологий, включая механизм выстрела с большим потоком, эффективную систему отверждения и соответствующие стержневые ящики, при этом успешно завершив испытания машины для изготовления стержней Giga Cold box и защитив разработанные технологические и конструкторские решения многочисленными патентами. В параметрах стержня есть очевидные преимущества, такие как объем выстрела, время продувки, время автоматической замены стержневого ящика, эффективность изготовления стержня и его качество.

Успешная разработка стержневой машины Mingzhi Giga Cold box с объемом стержня в 2 000 л поможет большему количеству производителей крупных отливок снизить потребность в рабочей силе, повысить качество продукции и эффективность производства. В то же время эта технология изготовления больших отливок служит повышению точности изделий и эффективности их применения, а также охране окружающей среды, развитию интеллектуального производства, повышая тем самым общую конкурентоспособность цепочки литейной промышленности, которая стимулирует быстрое развитие судоходства, аэрокосмической промышленности, ветроэнергетического машиностроения и других отраслей.
